GRAY_CNN(图片灰度化处理+图片识别)

应用概述

这里将以图片灰度化加图片识别来介绍AI+DSP应用开发的开发流程。其中图片灰度化可以使用DSP来完成，图片识别则使用AI来完成。灰度化处理使用灰度化公式来进行，图片识别使用CNN模型。

开发流程

1. 定义模型

图片灰度化处理过程。

这里实现图片灰度化，使用蓝、绿、红三个通道的值进行加权求和，计算出一个灰度值。这里使用的权重分别是0.114、0.587和0.299，这些数值是基于人眼对不同颜色的敏感度来选择的，用于将彩色图像转换为灰度图像。公式为：

\[Gray = B \times 0.114 + G \times 0.587 + R \times 0.299\]

以及定义一个Clip操作，确保灰度值在0到255之间。代码示例如下：
 1import mindspore as ms
 2from mindspore.train.serialization import export
 3import numpy as np
 4from mindspore import nn, ops
 5
 6class Gray(nn.Cell):
 7    def __init__(self):
 8        super(Gray, self).__init__()
 9        self.split = ops.Split(axis=2, output_num=3)
10    def construct(self, x):
11        x = self.split(x)
12        b, g, r = x
13        x = (
14            b * 0.114 +
15            g * 0.587 +
16            r * 0.299
17        ).squeeze(-1)
18        x = ops.clip_by_value(x, 0, 255)
19        return x
定义AI模型，用于图片识别。

这里的AI模型是卷积神经网络（CNN）。CNN主要由卷积，池化，激活等算子组成； CNN模型架构如下表所示：

层级

操作类型

参数细节

输出维度

输入层

灰度图像输入

1通道，尺寸 H×W

H×W×1

卷积块1

Conv2d

输入通道:1 → 输出通道:32, 卷积核:3×3

H×W×32

ReLU激活

非线性变换

H×W×32

MaxPool2d

窗口:2×2, 步长:2

H/2×W/2×32

卷积块2

Conv2d

输入通道:32 → 输出通道:64, 卷积核:3×3

H/2×W/2×64

ReLU激活

非线性变换

H/2×W/2×64

MaxPool2d

窗口:2×2, 步长:2

H/4×W/4×64

卷积块3

Conv2d

输入通道:64 → 输出通道:128, 卷积核:3×3

H/4×W/4×128

ReLU激活

非线性变换

H/4×W/4×128

MaxPool2d

窗口:2×2, 步长:2

H/8×W/8×128

全连接层

Flatten

展平多维特征图

32768 (H/8×W/8×128)

Dense

输入:32768 → 输出:64, 激活:ReLU

64

Dense (输出层)

输入:64 → 输出:5, 无激活

5

输出层

分类结果

5类概率分布

5

CNN模型用于图片识别，不能直接导出模型,需要训练模型，该部分内容见: 2. 模型训练

定义CNN模型的代码示例如下：
 1import mindspore as ms
 2from mindspore import nn
 3class CNN(nn.Cell):
 4def __init__(self):
 5    super().__init__()
 6    self.conv1 = nn.Conv2d(1, 32, kernel_size=3, has_bias=True)
 7    self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
 8    self.conv2 = nn.Conv2d(32, 64, kernel_size=3, has_bias=True)
 9    self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
10    self.conv3 = nn.Conv2d(64, 128, kernel_size=3, has_bias=True)
11    self.pool3 = nn.MaxPool2d(kernel_size=2, stride=2)
12    self.flatten = nn.Flatten()
13    self.dense1 = nn.Dense(32768, 64)
14    self.dense2 = nn.Dense(64, 5)
15    self.relu = nn.ReLU()
16
17def construct(self, x):
18    x = self.relu(self.conv1(x))
19    x = self.pool1(x)
20    x = self.relu(self.conv2(x))
21    x = self.pool2(x)
22    x = self.relu(self.conv3(x))
23    x = self.pool3(x)
24    x = self.flatten(x)
25    x = self.relu(self.dense1(x))
26    x = self.dense2(x)
27    return x

2. 模型训练

CNN模型需要进行训练才能正确识别，训练需要数据集，这里已经提前准备好数据集，放在Target文件夹下，使用MindSpore框架进行模型训练，需要导入相关库和模块，定义数据预处理、模型结构、损失函数和优化器等。重新组网时，直接使用 nn.GraphCell() 接口会导致权重丢失，可以在训练前时使用 ms.save_checkpoint() 接口保存成ckpt文件，重新组网时，使用 ms.load_checkpoint() 接口加载ckpt文件即可。以下代码展示了如何加载数据集，进行10次模型训练，以及导出模型。训练以及导出模型代码如下：

import mindspore as ms
from mindspore.train.serialization import export
from mindspore import nn, context
import numpy as np
from PIL import Image
import mindspore.dataset as ds
from mindspore.dataset import py_transforms
import mindspore.dataset.vision as CV
from mindspore.train.callback import  LossMonitor

batch_size = 32
img_size = (128, 128)
data_path = './Target'

# 数据预处理
def rescale_to_0_1(image):
    return image / 255.0

# 自定义函数，添加 color 通道维度
def add_channels(image):
    if len(image.shape) == 2:  # 单个图像，没有 cin_channel 维度
        image_four_channels = np.expand_dims(image, axis=0)
    else:
        pass
        return image
    return image_four_channels

def export_cnn():
    context.set_context(mode=context.PYNATIVE_MODE, device_target="CPU")
    resize_op = CV.Resize(img_size)
    rescale_transform = ms.dataset.transforms.Compose([rescale_to_0_1])
    f32_typecast = ms.dataset.transforms.TypeCast(ms.float32)
    # 将读取的 RGB 转为 GRAY 模式
    convert_gray = ms.dataset.vision.ConvertColor(ms.dataset.vision.ConvertMode.COLOR_RGB2GRAY)

    transform = [convert_gray, resize_op, f32_typecast, rescale_transform, CV.HWC2CHW()]
    train_data = ds.ImageFolderDataset(dataset_dir=data_path, decode=True, extensions=[".JPEG", ".PNG", ".JPG"])
    train_data = train_data.map(input_columns="image", operations= transform)
    train_data = train_data.map(operations=lambda image: add_channels(image), \
                                    input_columns=["image"], \
                                    output_columns=["image"])
    train_data = train_data.batch(batch_size=batch_size)
    data_iter = train_data.create_dict_iterator()
    print("数据集加载完成")

    my_model = CNN()
    loss = nn.CrossEntropyLoss(reduction='mean')
    optimizer = nn.Adam(my_model.trainable_params(), learning_rate=0.01)
    cnn_model = ms.Model(my_model, loss_fn=loss, optimizer=optimizer, metrics={'Accuracy': nn.Accuracy()})
    print("网络构建完成")
    num_epoch = 10
    cnn_model.train(num_epoch, train_data,callbacks=[LossMonitor()],dataset_sink_mode=False)
    inputs = ms.Tensor(np.random.randn(1, 1, 128, 128).astype(np.float32))
    ms.save_checkpoint(my_model, 'cnn.ckpt')
    export(my_model, inputs, file_name='cnn', file_format="MINDIR")

3. 重新组网

在前面章节中，我们已经完成了AI的模型的训练和导出。需要重新构建成一个新的网络结构，可以使用MindSpore框架的 nn.GraphCell() 接口来实现。该部分内容包括加载训练好的cnn模型，灰度化处理，重新构建网络结构，并导出新的模型。重新组网、导出模型以及测试的代码如下：

import cv2
import mindspore as ms
from mindspore.train.serialization import export
import numpy as np
from mindspore import nn, ops, context
from CNN import export_cnn
from GRAY import export_gray
from Connection import export_connection

class_names = ['BRDM_2', 'BTR_60', 'SLICY', 'T62', 'ZSU_23_4']
class_labels = ["装甲侦察车", "装甲运输车", "不明", "坦克", "自行高炮"]
class GrayCNN(nn.Cell):
    def __init__(self):
        super(GrayCNN, self).__init__()
        self.split = ops.Split(axis=2, output_num=3)
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, has_bias=True)
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, has_bias=True)
        self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv3 = nn.Conv2d(64, 128, kernel_size=3, has_bias=True)
        self.pool3 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.flatten = nn.Flatten()
        self.dense1 = nn.Dense(32768, 64)
        self.dense2 = nn.Dense(64, 5)
        self.relu = nn.ReLU()
        self.cnn = nn.GraphCell(ms.load(file_name="cnn.mindir"))
    def construct(self, x):
        x = self.split(x)
        b, g, r = x
        x = (
            b * 0.114 +
            g * 0.587 +
            r * 0.299
        ).squeeze(-1)
        x = ops.clip_by_value(x, 0, 255)
        x = x / 255.0   # 数据归一化
        x = x.reshape(1, 1, 128, 128)   # 灰度化处理后结果需要重塑成cnn输入形状
        x = self.cnn(x)
        return x

if __name__ == "__main__":
    export_cnn()
    context.set_context(mode=context.GRAPH_MODE)
    # 1. 读取图片（保持原始uint8类型）
    color_image = cv2.imread("image_origin.jpg")  # 默认uint8
    resized_image = cv2.resize(
        color_image,
        (128, 128),  # 目标尺寸（width, height）
        interpolation=cv2.INTER_LINEAR
    )
    resized_image = resized_image.astype(np.float32)
    resized_image_tensor = ms.Tensor(resized_image)

    my_model = GrayCNN()
    param_dict = ms.load_checkpoint("cnn.ckpt")
    param_not_load, _ = ms.load_param_into_net(my_model, param_dict, strict_load=True)

    input_tensor = ms.Tensor(np.ones((128, 128, 3), dtype=np.float32))
    export(my_model, input_tensor, file_name='gray_cnn', file_format='MINDIR')

    reload_cnn = nn.GraphCell(ms.load(file_name='gray_cnn.mindir'))
    reload_cnn = ms.Model(reload_cnn)
    m = reload_cnn.predict(resized_image_tensor)
    print(m)
    output_np = m.asnumpy()
    if len(output_np.shape) == 2:  # 对于分类任务，通常输出是[batch_size, num_classes]
        output_prob = np.exp(output_np) / np.exp(output_np).sum(axis=1, keepdims=True)
        predicted_class = np.argmax(output_prob, axis=1)
        print(f"预测结果: {class_labels[predicted_class[0]]}")

该代码首先定义了一个新的网络结构GrayCNN，在 construct 方法中，首先通过gray模型处理输入图像，然后通过归一化和重塑张量，最后cnn模型进行识别。在主函数中，首先导出cnn模型。然后加载cnn模型参数，并使用MindSpore的 export 方法导出新的网络结构。最后，使用重新组网后的模型进行预测，并输出结果。

4. 转换模型

在前面的代码中，我们已经使用了 export 方法导出了gray_cnn.mindir模型。要将该模型部署到FT78NE平台，需要将MINDIR格式转换成mindspore lite的ms格式模型。要将该模型转换为ms格式，可以使用MindSpore的转换工具(converter_lite)。该工具已经集成在我们的 YHFT-IDE 中，可以直接在IDE中使用。或者也可以使用命令行工具进行转换。

转换命令如下：
./converter_lite --fmk=MINDIR --modelFile=gray_cnn.mindir --outputFile=gray_cnn

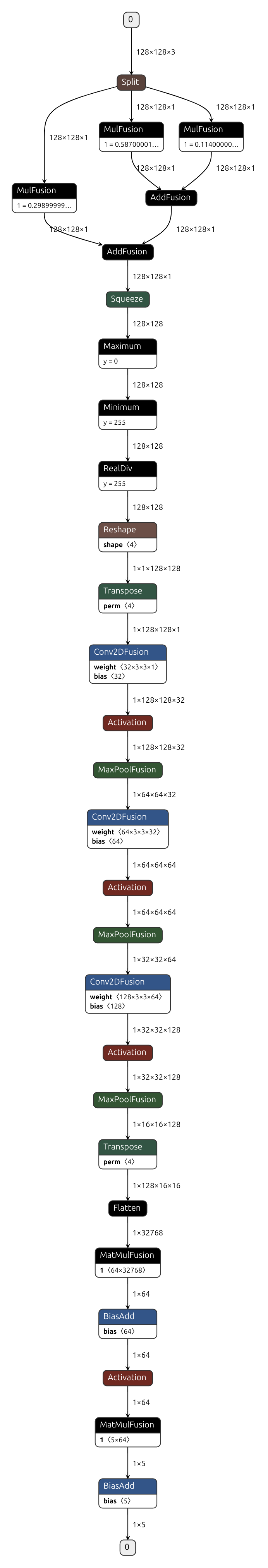

转换完成后，会在当前目录下生成gray_cnn.ms模型文件。该模型可以使用可视化工具(netron)可以打开该文件，查看模型结构。该工具可以直接在 YHFT-IDE 中使用，可以从官网下载使用，也可以在线使用。在线地址为：https://netron.app/。

该模型文件可视化如图所示：

5. 部署和运行程序

在IDE中新建一个Python项目，将下面的 python完整代码示例代码拷贝到项目中，并运行。运行成功后，会在当前目录下生成一个名为 gray_cnn.midir 的模型文件，以及输出图片的预测结果。结果如图所示：

将该文件转换为ms格式，并将ms格式模型和测试图片拷贝到FT78NE平台中。
打开 YHFT-IDE ，新建工程。输入工程名、路径，工程类型选择 Heterogeneous ，输入交叉编译工具路径，然后点确定。会生成一个异构模板工程。通过修改 data_handler.cc 文件中的函数来调整输入输出数据，输入改成读取的图片路径；输出改成相应的后处理。在 main 函数设置运行后端；修改 CMakeLists.txt 文件，添加openCV库的lib和include路径，最后编译该工程，编译成功后将build文件夹下的 main 拷贝到FT78NE平台中，要和gray_cnn.ms模型同一个文件夹下。

输入的c++代码示例如下：

#include <opencv2/opencv.hpp>
int readImage(float *reslut, std::string imagePath) {
    cv::Mat color_image = cv::imread(imagePath.c_str(), cv::IMREAD_COLOR);
    if (color_image.empty()) {
        fprintf(stderr, "read image failed\n");
        return -1;
    }

    int width = 128;
    int height = 128;
    cv::Mat resized_image;
    cv::resize(color_image, resized_image, cv::Size(width, height), 0, 0, cv::INTER_LINEAR);
    resized_image.convertTo(resized_image, CV_32F);
    const int channels = resized_image.channels();
    const int element_count = width * height * channels;

    for (int i = 0; i < height; ++i) {
        const float *src_ptr = resized_image.ptr<float>(i);
        float *dst_ptr = reslut + i * width * channels;
        std::memcpy(dst_ptr, src_ptr, width * channels * sizeof(float));
    }
    return 0;
}

设置后端代码如下：

auto context = std::make_shared<mindspore::Context>();
auto &device_list = context->MutableDeviceInfo();
context->SetBuiltInDelegate(mindspore::DelegateMode::kPNNA);
auto cpu_info = std::make_shared<mindspore::CPUDeviceInfo>();
auto dsp_info = std::make_shared<mindspore::FT78NEDeviceInfo>();
device_list.push_back(dsp_info);
device_list.push_back(cpu_info);

输出结果后处理代码如下：

std::vector<float> floatArrayToVector(const float *array, size_t size) {
    std::vector<float> vec(array, array + size);
    return vec;
}

std::vector<float> numpy_exp(const std::vector<float> &x) {
    std::vector<float> result;
    result.reserve(x.size());
    for (float num : x) {
        result.push_back(exp(num));
    }
    return result;
}

float sum_rows(const std::vector<float> &vec, int axis) {
    float sum = std::accumulate(vec.begin(), vec.end(), 0.0);
    return sum;
}

std::vector<std::vector<float>> convertTo2D(const std::vector<float> &vec, int rows) {
    std::vector<std::vector<float>> result;
    if (vec.empty() || rows <= 0) {
        return result;
    }
    int cols = (vec.size() + rows - 1) / rows;  // 计算列数
    for (int i = 0; i < rows; ++i) {
        std::vector<float> row;
        for (int j = 0; j < cols; ++j) {
        size_t index = i * cols + j;  // 计算索引
        if (index < vec.size()) {
            row.push_back(vec[index]);
        } else {
            row.push_back(0);  // 填充剩余空间，或者你可以选择不填充
        }
        }
        result.push_back(row);
    }
    return result;
}

void GetOutputData(std::vector<MSTensor> &outputs) {
    for (auto tensor : outputs) {
        std::cout << "tensor name is:" << tensor.Name() << " tensor size is:" << tensor.DataSize()
                << " tensor elements num is:" << tensor.ElementNum() << std::endl;
        auto out_data = reinterpret_cast<const float *>(tensor.Data().get());
        std::cout << "output data is:";
        for (int i = 0; i < tensor.ElementNum() && i <= 50; i++) {
        std::cout << out_data[i] << " ";
        }
        std::cout << std::endl;
        std::vector<float> out = floatArrayToVector(out_data, tensor.ElementNum());
        std::vector<float> exp_x = numpy_exp(out);
        float sums = sum_rows(exp_x, 1);
        std::vector<float> x1;
        for (float num : exp_x) {
            x1.push_back(num / sums);
        }
        std::vector<std::vector<float>> twoD = convertTo2D(x1, 1);
        std::vector<int> argmax_indices = argmax(twoD);
        std::vector<std::string> Predicted_class = {"装甲侦察车", "装甲运输车", "不明", "坦克", "自行高炮"};
        std::cout << "预测结果: " << Predicted_class[argmax_indices[0]] << std::endl;
    }
}

在FT78NE上运行可执行文件 main ，观察输出结果。与预期结果对比，验证模型推理的正确性。执行命令如下：
```
1./main gray_cnn.ms image_origin.jpg
```

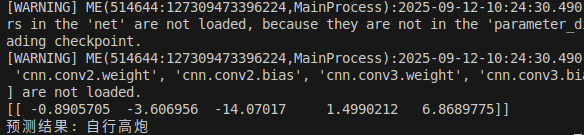

执行结果如下图：

python完整代码示例

# CNN.py
import mindspore as ms
from mindspore.train.serialization import export
from mindspore import nn, context
import numpy as np
from PIL import Image
import mindspore.dataset as ds
from mindspore.dataset import py_transforms
import mindspore.dataset.vision as CV
from mindspore.train.callback import  LossMonitor

# # Define directories and parameters
batch_size = 32
img_size = (128, 128)
data_path = '../cnn-sar/Target'

# 数据预处理
def rescale_to_0_1(image):
    return image / 255.0

# 自定义函数，添加 color 通道维度
def add_channels(image):
    if len(image.shape) == 2:  # 单个图像，没有 cin_channel 维度
        # print("before ===> ", image.shape)
        # 添加 color 通道维度，(128x128) => (1, 128, 128)
        image_four_channels = np.expand_dims(image, axis=0)
        # print("after  ===> ", image_four_channels.shape)
    else:
        pass
        return image
    return image_four_channels

class CNN(ms.nn.Cell):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, has_bias=True)
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, has_bias=True)
        self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv3 = nn.Conv2d(64, 128, kernel_size=3, has_bias=True)
        self.pool3 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.flatten = nn.Flatten()
        self.dense1 = nn.Dense(32768, 64)
        self.dense2 = nn.Dense(64, 5)
        self.relu = nn.ReLU()

    def construct(self, x):
        x = self.relu(self.conv1(x))
        x = self.pool1(x)
        x = self.relu(self.conv2(x))
        x = self.pool2(x)
        x = self.relu(self.conv3(x))
        x = self.pool3(x)
        x = self.flatten(x)
        x = self.relu(self.dense1(x))
        x = self.dense2(x)
        return x

def export_cnn():
    context.set_context(mode=context.PYNATIVE_MODE, device_target="CPU")
    resize_op = CV.Resize(img_size)
    rescale_transform = ms.dataset.transforms.Compose([rescale_to_0_1])
    f32_typecast = ms.dataset.transforms.TypeCast(ms.float32)
    # 将读取的 RGB 转为 GRAY 模式
    convert_gray = ms.dataset.vision.ConvertColor(ms.dataset.vision.ConvertMode.COLOR_RGB2GRAY)

    transform = [convert_gray, resize_op, f32_typecast, rescale_transform, CV.HWC2CHW()]
    train_data = ds.ImageFolderDataset(dataset_dir=data_path, decode=True, extensions=[".JPEG", ".PNG", ".JPG"])
    train_data = train_data.map(input_columns="image", operations= transform)
    train_data = train_data.map(operations=lambda image: add_channels(image), \
                                    input_columns=["image"], \
                                    output_columns=["image"])
    train_data = train_data.batch(batch_size=batch_size)
    data_iter = train_data.create_dict_iterator()
    print("数据集加载完成")
    my_model = CNN()
    loss = nn.CrossEntropyLoss(reduction='mean')
    optimizer = nn.Adam(my_model.trainable_params(), learning_rate=0.01)
    cnn_model = ms.Model(my_model, loss_fn=loss, optimizer=optimizer, metrics={'Accuracy': nn.Accuracy()})
    print("网络构建完成")
    num_epoch = 10
    cnn_model.train(num_epoch, train_data,callbacks=[LossMonitor()],dataset_sink_mode=False)
    inputs = ms.Tensor(np.random.randn(1, 1, 128, 128).astype(np.float32))
    ms.save_checkpoint(my_model, 'cnn.ckpt')
    export(my_model, inputs, file_name='cnn', file_format="MINDIR")

# GRAY_CNN.py
import cv2
import mindspore as ms
from mindspore.train.serialization import export
import numpy as np
from mindspore import nn, ops, context
from CNN import export_cnn

class_names = ['BRDM_2', 'BTR_60', 'SLICY', 'T62', 'ZSU_23_4']
class_labels = ["装甲侦察车", "装甲运输车", "不明", "坦克", "自行高炮"]

class GrayCNN(nn.Cell):
    def __init__(self):
        super(GrayCNN, self).__init__()
        self.split = ops.Split(axis=2, output_num=3)
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, has_bias=True)
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, has_bias=True)
        self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.conv3 = nn.Conv2d(64, 128, kernel_size=3, has_bias=True)
        self.pool3 = nn.MaxPool2d(kernel_size=2, stride=2)
        self.flatten = nn.Flatten()
        self.dense1 = nn.Dense(32768, 64)
        self.dense2 = nn.Dense(64, 5)
        self.relu = nn.ReLU()
        self.cnn = nn.GraphCell(ms.load(file_name="cnn.mindir"))

    def construct(self, x):
        x = self.split(x)
        b, g, r = x
        x = (
            b * 0.114 +
            g * 0.587 +
            r * 0.299
        ).squeeze(-1)
        x = ops.clip_by_value(x, 0, 255)
        x = x / 255.0   # 数据归一化
        x = x.reshape(1, 1, 128, 128)   # 灰度化处理后结果需要重塑成cnn输入形状
        x = self.cnn(x)
        return x

if __name__ == "__main__":
    export_cnn()
    context.set_context(mode=context.GRAPH_MODE)
    # 1. 读取图片（保持原始uint8类型）
    color_image = cv2.imread("image_origin.jpg")  # 默认uint8
    resized_image = cv2.resize(
        color_image,
        (128, 128),  # 目标尺寸（width, height）
        interpolation=cv2.INTER_LINEAR
    )
    resized_image = resized_image.astype(np.float32)
    resized_image_tensor = ms.Tensor(resized_image)
    my_model = GrayCNN()
    param_dict = ms.load_checkpoint("cnn.ckpt")
    param_not_load, _ = ms.load_param_into_net(my_model, param_dict, strict_load=True)
    input_tensor = ms.Tensor(np.ones((128, 128, 3), dtype=np.float32))
    export(my_model, input_tensor, file_name='gray_cnn', file_format='MINDIR')
    reload_cnn = nn.GraphCell(ms.load(file_name='gray_cnn.mindir'))
    reload_cnn = ms.Model(reload_cnn)
    m = reload_cnn.predict(resized_image_tensor)
    print(m)
    output_np = m.asnumpy()
    if len(output_np.shape) == 2:  # 对于分类任务，通常输出是[batch_size, num_classes]
        output_prob = np.exp(output_np) / np.exp(output_np).sum(axis=1, keepdims=True)
        predicted_class = np.argmax(output_prob, axis=1)
        print(f"预测结果: {class_labels[predicted_class[0]]}")
